矿用防爆摄像机

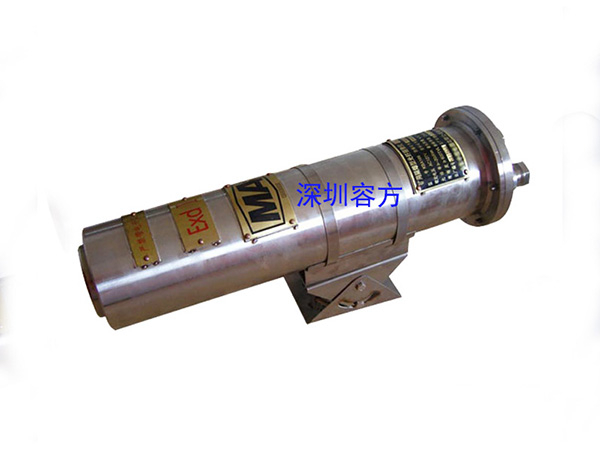

产品名称:矿用隔爆型光纤摄像仪

内部编号:KBA166


矿用隔爆型光纤摄像仪(以下简称摄像仪),用于井下重要场所的图像摄取和传输,适用于含有甲烷等爆炸性混合气体、具有爆炸危险的煤矿井下。 是工业电视的主要组成部分。产品使用稳定可靠,国内性价比最高。


产品执行标准为Q/ZMD 002-2009《矿用隔爆型光纤摄像仪》和GB15465-1995《微光电视摄象机总技术条件》。


产品结构:

 摄像仪由防爆外壳和机芯组成,机芯固定在防爆外壳内。机芯由电源板、光端机、摄像机三部分组成。

摄像机采用黑白1/3CCD感光器件,输出1Vp-p全电视视频信号,光端机将视频信号转换为光信号并传输至地面监控中心,起到实时监视作用。


适用环境:

     矿用隔爆型光纤摄像仪按GB3836-2010标准设计制造.用于Ⅰ类气体组别以下(典型气体为甲烷、瓦斯等),诸如煤矿井下有瓦斯、煤尘爆炸危险的高危场所。


产品输出方式为光端机传输, 直接使用一芯单模光纤,使用光端机将视频信号传输至监控室。输出光信号功率: -13dBm~-4 dBm, 传输距离: 25 km

电源板:
输入电压:AC127V
输入,输出隔离电压:2000VAC/1min
保    护:过热、短路自恢复
输出电压:DC12V,DC5V(网络型)
功     率:12W


光端机:
型号:VT/VR1130
带宽:10MHz
视频输入输出阻抗:75Ω、1Vp-p
波长:1310nm;
光接口:ST
传输方式:单模
制式:PAL


摄像机:
型号:TC-600
镜头:4mm/6mm/8mm/16mm等固定光圈
感光器件:黑白、彩色可选
水平清晰度:570TVL
输出阻抗:75Ω、1Vp-p
最低照度:0.001 Lux
